Δικτυακό δίκτυο GYTS G652D
  • Δικτυακό δίκτυο GYTS G652D
Δικτυακό δίκτυο GYTS G652D

Δικτυακό δίκτυο GYTS G652D

Τόπος καταγωγής Κίνα
Μάρκα Dawnergy
Πιστοποίηση CE/TELCORDIA
Αριθμό μοντέλου GYTS-12/24/48/96/144 G652D
Λεπτομέρειες προϊόντων
Ετικέτα:
Ηλεκτρική ενέργεια
Προϊόν:
Υδροξείδιο
Ίνα:
G652D
Ελεύθερος σωλήνας:
PBT
Κεντρικό μέλος δύναμης:
Ατσάλινο σύρμα
Εξωτερική κάλυψη:
HDPE
Επισημαίνω:

GYTS Εξωτερικό καλώδιο οπτικών ινών

,

Διάταξη για την κατασκευή καλωδίων

,

G652D Εξωτερικό καλώδιο οπτικών ινών

Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min
100KM
Συσκευασία λεπτομέρειες
Γεννημένο από ξύλο
Χρόνος παράδοσης
10-14 ημέρες εργασίας
Όροι πληρωμής
Τ/Τ, L/C, D/A, D/P
Δυνατότητα προσφοράς
10Χίλια χιλιόμετρα την ημέρα.
Περιγραφή του προϊόντος

1. Αναφορά



Τα καλώδια που προσφέρονται σχεδιάζονται, κατασκευάζονται και δοκιμάζονται σύμφωνα με τα ακόλουθα πρότυπα:





IEC 60794-1-1 Καλώδια οπτικών ινών - Μέρος 1-1: Γενικές προδιαγραφές - Γενικές
IEC 60794-1-2 Καλώδια οπτικών ινών - Μέρος 1-2: Γενική προδιαγραφή - Βασική διαδικασία δοκιμής οπτικών καλωδίων
Δελτίο ΕΚ 60794-3 Καλώδια οπτικών ινών - Μέρος 3: Διατομική προδιαγραφή - Καλώδια εξωτερικού

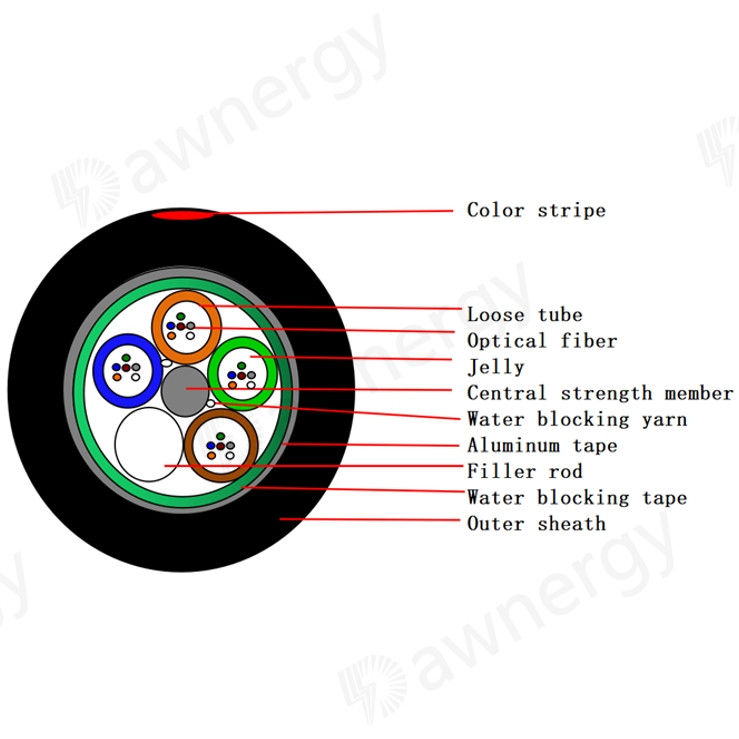

2. Διατομή καλωδίου

Δικτυακό δίκτυο GYTS G652D 0

3. Ταυτοποίηση καλωδίου



2.1 Χρωματικός κωδικός ινών

- Όχι, όχι, όχι. 1 2 3 4 5 6
Χρώμα Μπλε Πορτοκαλί Πράσινο Καφέ Γκρι Λευκό
- Όχι, όχι, όχι. 7 8 9 10 11 12
Χρώμα Κόκκινο Μαύρο Κίτρινο Βιολέτα Ροζ Ακουα





2.2 Χρωματικός κωδικός χαλαρού σωλήνα (LT) και ράβδου πλήρωσης (FR)

Αριθμός ινών Στοιχείο νούμερο.
1 2 3 4 5 6 7 8 9 10 11 12
12 LT LT Ελλάδα Ελλάδα Ελλάδα
24 LT LT LT LT Ελλάδα
48 LT LT LT LT Ελλάδα
96 LT LT LT LT LT LT LT LT
144 LT LT LT LT LT LT LT LT LT LT LT LT



Το “LT” σημαίνει “χαλκός σωλήνας”, το “FR” σημαίνει “βέργα ”



4Συγκρότηση καλωδίων και διαστάσεις

Άρθρο Περιεχόμενο Αξία
12 24 48 96 144
Ελαφρύ σωλήνα Αριθμός 2 4 4 8 12
Εξωτερική διάμετρος (mm) 1.9 1.9 2.1 2.1 2.1
Δάχος ((mm) 0.3
Υλικό PBT
Αποκλεισμός νερού Σύνθετο γεμίσματος σωλήνων
Γεμιστήρας Υλικό PP
Αριθμός 3 1 1 0 0

Μαξ. Μετράει τις ίνες

ανά σωλήνα

 G.652D 6 6 12 12 12
Μέλος κεντρικής δύναμης Υλικό Ατσάλινο σύρμα
Διάμετρος (mm) 1.4 1.4 1.6 2.0 2.0
Διάμετρος στρώσης PE (mm) - - - 3.6 6.2
Αποκλεισμός νερού Υλικό Υφάσματα και ταινίες που εμποδίζουν την εμφάνιση νερού
Εξωτερική κάλυψη Υλικό HDPE
Χρώμα Μαύρο
Δάχος (mm) 10,7±0.2
Διάμετρος καλωδίου (mm) Περίπου 90,8±0.3 90,8±0.3 100,4±0.3 120,4±0.3 15.0±0.3
Βάρος καλωδίου ((kg/km) Περίπου. 80±5% 84±5% 96±5% 143±5% 199±5%



5Δυναμικότητα των καλωδιωμένων οπτικών ινών



Η απόδοση της καλωδιωμένης οπτικής ινών (ITU-T Rec. G.652D)



Άρθρο Προδιαγραφές
Τύπος ινών Μοναδική λειτουργία
Υλικό από ίνες Δομιζόμενη πυριτίνη

Συντελεστής εξασθένισης

@ 1310 nm

@ 1550 nm



¥≤ 0,35 dB/km

¥≤ 0,21 dB/km
μήκος κύματος διακοπής καλωδίου ️ ≤1260 nm
μήκος κύματος μηδενικής διασποράς 1300 ~ 1324 nm
Κλίση μηδενικής διασποράς ¥≤ 0,092 ps/nm2.km)
ΔΕΠ ¥≤0,2 ps/km1/2
Διάμετρο πεδίου λειτουργίας @ 1310 nm 8.7 ~ 9.5 μμ
Λάθος συγκεντριστικότητας πυρήνα / επικάλυψης ≤ 0,6 μm
Διάμετρος επικάλυψης 125±1 μμ
Μη κυκλική επένδυση ¥≤1,0%
Διάμετρος πρωτογενούς επικάλυψης 250±15 μm



6Δυναμικότητα του καλωδίου οπτικής ίνες



6.1 Ράδιο κάμψης καλωδίου: 10 x διάμετρος καλωδίου (στατική)

20 x διάμετρος καλωδίου (δυναμικό)



6.2 Περιοχή θερμοκρασίας εφαρμογής



Περιοχή θερμοκρασίας λειτουργίας -40oC έως +70oΓ
Πεδίο θερμοκρασίας αποθήκευσης / μεταφοράς -40oC έως +70oΓ
Πεδίο θερμοκρασίας εγκατάστασης -40oC έως +70oΓ



6.3 Δοκιμή μηχανικής και περιβαλλοντικής απόδοσης


Ε/Χ Άρθρο Μέθοδος δοκιμής Όρος αποδοχής
1 Δυνατότητα τράβηξης IEC 794-1-E1

- Φορτίο: 1500N

Διάρκεια καλωδίου υπό φορτίο: 50 m

-Χρόνος φόρτωσης: ≥1 λεπτό.

-Αλλαγή απώλειας ≤0,1 dB@1550 nm μετά τη δοκιμή

-Δέσμη ινών ≤ 0,6%

- Χωρίς σπασμό των ινών και καμιά ζημιά στην κάλυψη.



2



Δοκιμή συντριβής IEC 794-1-E3

- Φορτίο:1000N/100 mm

- Χρόνος φόρτωσης: ≥1 λεπτό.

-Αλλαγή απώλειας ≤0,1 dB@1550 nm μετά τη δοκιμή

- Χωρίς σπασμό των ινών και καμιά ζημιά στην κάλυψη.





3



Δοκιμή πρόσκρουσης IEC60794-1-21-E4

- Υψόμετρο επίθεσης: 1 μέτρο

-Βάρος επίθεσης: 20J

-Τα σημεία αντίκτυπου: 3

- Χρόνοι ανά σημείο: 1

-Σε ακτίνα 300 χιλιοστά.

-Αλλαγή απώλειας ≤ 0,1 dB@1550 nm

- Χωρίς σπασμό των ινών και καμιά ζημιά στην κάλυψη.





4



Επαναλαμβανόμενη κάμψη IEC 794-1-E6
  • Ράδιο κάμψης: 20 x διάμετρος καλωδίου

- Φορτίο:150N

- Ταχύτητα κάμψης: 2 δευτερόλεπτα ανά κύκλο

- Αριθμός κύκλου: 25

-Αλλαγή απώλειας ≤ 0,1 dB @ 1550 nm

- Χωρίς σπασμό των ινών και καμιά ζημιά στην κάλυψη.



5



Στροφή

Δελτίο ΕΚΑΧ αριθ.

-Μέρος: 1 μέτρο

- Φορτίο:150N

- Γωνία στροφής: ±90°

- Αριθμός κύκλου: 10

-Αλλαγή απώλειας≤0,1 dB @1550 nm

- Χωρίς σπασμό των ινών και καμιά ζημιά στην κάλυψη.



6



Δοκιμή διείσδυσης νερού IEC 794-1-F5B

- ύψος νερού: 1 m

-Μεγάλο δείγμα: 3 μέτρα

-Διάρκεια δοκιμής: 24 ώρες

 -Δεν πρέπει να έχει διαρρεύσει νερό από την άλλη άκρη του καλωδίου.





7



Δοκιμή κυκλικής θερμοκρασίας IEC 794-1-F1

-Το βήμα θερμοκρασίας:

+20°C→-40°C→+70°C→+20 °C

-Χρόνος για κάθε βήμα: 12 ώρες

- Αριθμός κύκλου: 2

-Αλλαγή απώλειας ≤ 0,05 dB @ 1550 nm

- Χωρίς σπασμό των ινών και καμιά ζημιά στην κάλυψη.

-Δεν υπάρχει ζημιά στην κάλυψη.



8

 Συμπληρωματική ροή IEC 794-1-E14

-Μέγεθος δείγματος: 30cm

-Θέρμανση: 70°C ± 2°C

-Χρόνος: 24 ώρες.



- Δεν υπάρχει σύνθετη ροή.




7Συσκευάζω.



7.1 Κάθε μήκος καλωδίου έχει τυλιχθεί σε ξύλινο τύμπανο από σίδηρο.



7.2 Το κανονικό μήκος τύμπανου είναι 4000 m ± 2% ή κατά παραγγελία πελάτη



7.3 Καλυμμένα με πλαστικό φύλλο ασφαλείας.



7.4 Σφραγισμένο με ισχυρές ξύλινες σφραγίδες.



7.5 Τουλάχιστον 3 μέτρα από το εσωτερικό άκρο του καλωδίου πρέπει να είναι απομονωμένα για δοκιμές.



Δικτυακό δίκτυο GYTS G652D 1



Σημείωση: Οι τιμές D περιλαμβάνουν τη διάσταση της σφραγίδας.
