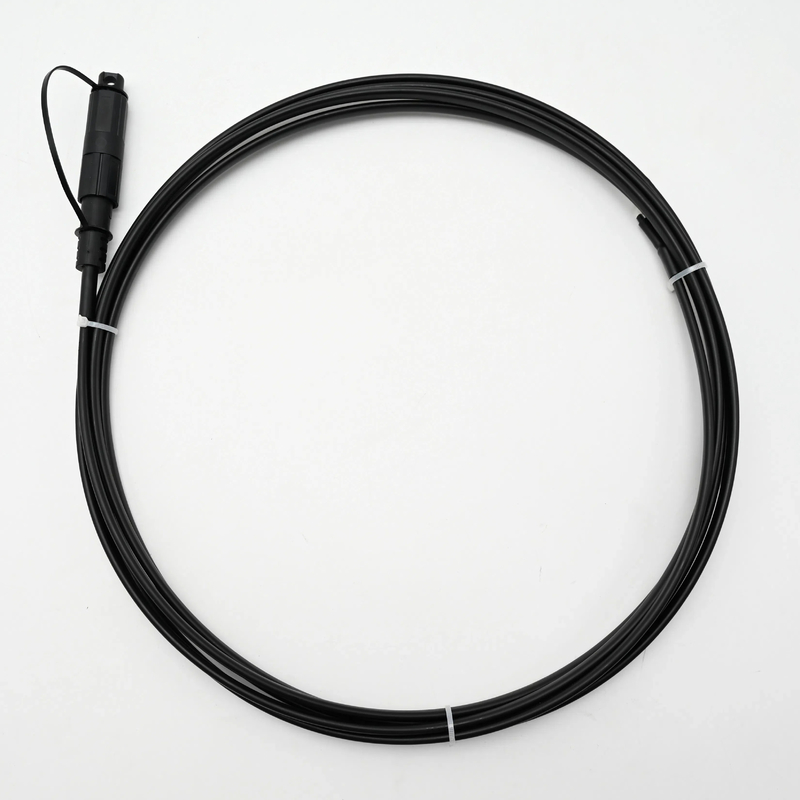

Επίπεδο και στρογγυλό καλώδιο πτώσηςΠλεξίδα
Με σκληρυμένο βύσμα SC/APC (OptiTap).
Το OptiTap Cable Assembly είναι εργοστασιακό τερματικό, περιβαλλοντικά σφραγισμένο και σκληρυμένο σύνδεσμο για μείωση του κόστους και του χρόνου ανάπτυξης του καλωδίου πτώσης σε δίκτυα οπτικής πρόσβασης.Τα συγκροτήματα υποδοχών OptiTap παρέχουν μια στιβαρή και στεγανή λύση σύνδεσης για συνδεσιμότητα FTTX.Το σκληρυμένο άκρο του συνδετήρα ενσωματώνει μια σύνδεση τύπου SC/APC μέσα σε ένα λεπτό, σφραγισμένο, κοχλιωτό περίβλημα από πολυμερές που επιτρέπει την εύκολη σύνδεση είτε σε ακροδέκτη πολλαπλών θυρών είτε σε υποδοχή επέκτασης γραμμής.Η υποδοχή SC/APC συνδέεται με έναν τυπικό προσαρμογέα, παρέχοντας μια κοινή διεπαφή.Διαθέσιμος με επίπεδη ή παραδοσιακά στρογγυλά καλώδια εξωτερικού χώρου, ο σκληρυμένος σύνδεσμος παρέχει μια ιδανική λύση για απευθείας ενταφιασμό, αγωγούς ή εναέριες εγκαταστάσεις.Το OptiTap.Η διάταξη ενός καλωδίου πτώσης ινών είναι ειδικά σχεδιασμένη για να μειώνει σημαντικά την απαιτούμενη εγκατάσταση καλωδίου πτώσης
G657.B3 Χαρακτηριστικά οπτικών ινών
| Παράμετρος |
συνθήκες |
Μονάδες |
αξία |
| Οπτικός |
| Απόσβεση |
1310 nm |
dB/km |
≤0,350 |
| |
1383 nm |
dB/km |
≤0,330 |
| 1550 nm |
dB/km |
≤0,210 |
| 1625 nm |
dB/km |
≤0,230 |
|
Εξασθένηση έναντι μήκους κύματος
|
1310 nm VS.1285-1330 nm |
dB/km |
≤0,05 |
| 1550 nm VS.1525-1575 nm |
dB/km |
≤0,04 |
| Μήκος κύματος μηδενικής διασποράς |
|
nm |
1300-1324 |
| Μηδενική Κλίση Διασποράς |
ps/(nm2∙χλμ) |
≤0,092 |
| Διασπορά λειτουργίας πόλωσης (PMD) |
— |
— |
| Μέγιστη ατομική ίνα |
ps/√km |
0.2 |
| Τιμή σχεδίασης συνδέσμου (M＝20, Q＝0,01%) |
ps/√km |
0.1 |
| Μήκος κύματος αποκοπής λcc |
|
nm |
≤1260 |
|
Διάμετρος πεδίου λειτουργίας (MFD)
|
1310 nm |
μm |
8,6±0,4 |
| 1550 nm |
μm |
9,6±0,5 |
|
Ασυνέχεια εξασθένησης
|
1310 nm |
dB |
≤0,03 |
| 1550 nm |
dB |
≤0,03 |
|
Αμφίδρομη εξασθένηση
|
1310 nm |
dB/km |
≤0,05 |
| 1550 nm |
dB/km |
≤0,05 |
|
Ανομοιομορφία εξασθένησης
|
1310 nm |
dB/km |
≤0,05 |
| 1550 nm |
dB/km |
≤0,05 |
| Γεωμετρική |
| Διάμετρος επένδυσης |
μm |
125±0,7 |
| Μη κυκλικότητα επένδυσης |
% |
≤0,8 |
| Σφάλμα ομοκεντρικότητας πυρήνα/επένδυσης |
μm |
≤0,5 |
| Διάμετρος επίστρωσης (άχρωμο) |
μm |
242±7 |
| Σφάλμα ομοκεντρικότητας επίστρωσης/επένδυσης |
μm |
≤12 |
| Μπούκλα |
Μ |
≥4 |
| Περιβαλλοντικό (1310nm, 1550nm) |
|
Κύκλος θερμοκρασίας
|
-60℃ έως +85℃ |
dB/km
|
≤0,05
|
|
Υψηλή & Υψηλή θερμοκρασία
Υγρασία
|
85℃ σε 85% RH |
dB/km
|
≤0,05
|
|
Βύθιση στο νερό
|
23℃ |
dB/km
|
≤0,05
|
|
Γήρανση σε υψηλές θερμοκρασίες
|
85℃ |
dB/km
|
≤0,05
|
Τύπος 1: GYFJXBY-1B6 8,1mm×4,5mm Επίπεδο καλώδιοΠροδιαγραφές
Προβολή προφίλ καλωδίου
Προδιαγραφές τεχνολογίας
| Είδος |
Παράμετρος τεχνολογίας |
| Τύπος καλωδίου |
GYFJXBY-1B6 |
| Μέλος δύναμης |
FRP με πλαστική επίστρωση (*2) |
| Διάμετρος μέλους αντοχής mm |
1,6*1,7 |
| Χρώμα εξωτερικού περιβλήματος |
Μαύρος |
| Υλικό εξωτερικού περιβλήματος |
Π.Ε |
| Διάσταση εξωτερικού περιβλήματος mm |
8,1(±0,4)×4,5(±0,4) |
|
Ελάχ.ακτίνα κάμψης mm
|
100 (Στατικό)
150 (Δυναμικό)
|
| Εξασθένηση dB/km |
≦ 0,4 στα 1310 nm, ≦ 0,3 στα 1550 nm |
| Βραχυπρόθεσμος εφελκυσμός Ν |
1350 |
| Μακροχρόνια εφελκυσμό Ν |
400 |
| Αντίσταση σύνθλιψης N/100mm |
2000 |
| Θερμοκρασία λειτουργίας ℃ |
-40-70 |
| Οπτική μονάδα |
| Τύπος ινών |
9/125 (G.657B3) |
| Χρώμα ινών |
Φυσικός |
| Διαμέτρου σφιχτού ρυθμιστή mm |
0,9±0,05 |
| Σφιχτό buffer χρώμα |
άσπρο |
| Μέλος δύναμης |
Νήμα αραμιδίου που εμποδίζει το νερό |
| Υλικό εσωτερικού σακακιού |
LSZH |
| Εσωτερική διάμετρος μπουφάν mm |
2,9±0,1 |
| Εσωτερικό χρώμα σακακιού |
άσπρο |
Σημείωση: το προϊόν είναι σύμφωνο με τις οδηγίες του EU RoHS2.0
Τύπος 2: GDFJXBY-1B6+1× 24AWG 10,1mm×4,5mm Επίπεδο καλώδιο με αγωγιμότηταΠροδιαγραφές
Προβολή προφίλ
Προδιαγραφές τεχνολογίας
| Είδος |
Παράμετρος τεχνολογίας |
| Τύπος καλωδίου |
GDFJXBY-1B6+1×24AWG |
| Μέλος δύναμης |
FRP με πλαστική επίστρωση (*2) |
| Διάμετρος μέλους αντοχής mm |
1,6*1,7 |
| Χρώμα εξωτερικού περιβλήματος |
Μαύρος |
| Υλικό εξωτερικού περιβλήματος |
Π.Ε |
| Διάσταση εξωτερικού περιβλήματος mm |
10,1(±0,5)×4,5(±0,5) |
| Ελάχ.ακτίνα κάμψης mm |
100 (Στατικό) 150 (Δυναμικό) |
| Εξασθένηση dB/km |
≦ 0,4 στα 1310 nm, ≦ 0,3 στα 1550 nm |
| Βραχυπρόθεσμος εφελκυσμός Ν |
1350 |
| Μακροχρόνια εφελκυσμό Ν |
400 |
| Αντίσταση σύνθλιψης N/100mm |
2000 |
| Θερμοκρασία λειτουργίας ℃ |
-40-70 |
| Οπτική μονάδα |
| Τύπος ινών |
9/125 (G.657B3) |
| Χρώμα ινών |
Φυσικός |
| Σφιχτό buffer |
0,9±0,05 |
| Σφιχτό buffer χρώμα |
άσπρο |
| Μέλος δύναμης |
Νήμα αραμιδίου που εμποδίζει το νερό |
| Υλικό εσωτερικού σακακιού |
LSZH |
| Διάμετρος εσωτερικού μπουφάν mm |
2,9±0,1 |
| Εσωτερικό χρώμα σακακιού |
άσπρο |
| Ηλεκτρική μονάδα |
| Μαέστρος AWG |
24 AWG |
| Υλικό αγωγού |
Χάλκινο σύρμα |
| Κανονική διάμετρος αγωγού mm |
0,511 |
| Κανονική διάμετρος μόνωσης mm |
2.0 |
Σημείωση: το προϊόν είναι σύμφωνο με τις οδηγίες του EU RoHS2.0
Τύπος 3: GYFJXY-1B6 Στρογγυλό καλώδιο πτώσης 5,4 mm
Προβολή προφίλ
Προδιαγραφές τεχνολογίας
| Είδος |
Παράμετρος τεχνολογίας |
| Τύπος καλωδίου |
GYFJXY-1B6 |
| Τύπος ινών |
9/125 (G657B3) |
| Χρώμα ινών |
Φυσικός |
| Σφιχτό buffer |
0,9±0,05 |
| Σφιχτό buffer χρώμα |
άσπρο |
| Μέλος δύναμης |
Αραμιδικό νήμα |
| Διάμετρος εσωτερικού μπουφάν mm |
1,65±0,1 |
| Εσωτερικό χρώμα σακακιού |
άσπρο |
| Υλικό εσωτερικού σακακιού |
LSZH |
| Μέλος δύναμης |
FRP με πλαστική επίστρωση (*2) |
| Διάμετρος στελέχους αντοχής mm |
1,4*1,5 |
| Χρώμα εξωτερικού περιβλήματος |
Μαύρος |
| Υλικό εξωτερικού περιβλήματος |
Π.Ε |
| Διάσταση εξωτερικού περιβλήματος mm |
5,4±0,2 |
| Βάρος καλωδίου Kg/km |
Περίπου28.5 |
|
Ελάχ.ακτίνα κάμψης mm
|
10D (Στατικό)
20D (Dynamic) (D: Διάμετρος καλωδίου)
|
| Εξασθένιση dB/km |
≦ 0,4 στα 1310 nm, ≦ 0,3 στα 1550 nm |
| Βραχυπρόθεσμος εφελκυσμός Ν |
1350 |
| Μακροχρόνια εφελκυσμό Ν |
400 |
| Αντίσταση σύνθλιψης N/100mm |
1500 |
| Θερμοκρασία λειτουργίας ℃ |
-40~+70 |
| Θερμοκρασία εγκατάστασης ℃ |
-30~+70 |
| Θερμοκρασία αποθήκευσης ℃ |
-40~+70 |
Σημείωση: το προϊόν είναι σύμφωνο με τις οδηγίες του EU RoHS 2.0
Προδιαγραφές διάταξης σκληρυμένου οπτικού καλωδίου OptiTap
| Παράμετροι |
Προδιαγραφές |
| Εφαρμοστέο καλώδιο |
Τύπος 1: Επίπεδο καλώδιο 8,1mm×4,5mm
Τύπος 2: 10,1mm×4,5mm Επίπεδο καλώδιο με αγωγιμότητα
Τύπος 3: Στρογγυλό καλώδιο πτώσης 5,4 mm
|
| Τύπος σύνδεσης Πλευρά Α |
Αδιάβροχο βύσμα τύπου Optitap SC/APC 1 τμχ |
| Τύπος σύνδεσης Πλευρά Β |
Χωρίς σύνδεσμο |
| Τύπος ινών |
G657B3 |
| Fiber Core |
1 ίνα |
| Μήκος καλωδίου |
20~300μ |
| Απώλεια εισαγωγής (dB) |
≤ 0,3 (Μέγιστη τιμή) |
| Επιστρεφόμενη απώλεια (dB) |
≥60 (για APC) |
| Θερμοκρασία λειτουργίας (℃) |
-40 ~ +85 |
| Μοχλός IP |
IP68 |
Σχέδιο
| ΟΧΙ. |
ΠΛΕΥΡΑ Α:Σύνδεσμος 1 |
ΠΛΕΥΡΑ Β:Σύνδεσμος 2 |
| 1 |
Hardened/APC (OptiTap) |
ΑΝΟΙΧΤΟ ΤΕΛΟΣ |
Οπτική Απόδοση
| Είδος |
Σύνδεσμος 1(Hardened/APC) |
Σύνδεσμος 2(ΑΝΟΙΧΤΟ ΤΕΛΟΣ) |
| IL (μέγ.) |
0,3dB |
/ |
| RL (λεπτά) |
60dB |
/ |
- Δοκιμή IL:
Πρότυπο δοκιμής:IEC61300-3-4 (μέθοδος εισαγωγής Β)
Μήκος κύματος δοκιμής: 1310 nm & 1550 nm
IL: Βλέπε πίνακα 4
Σημείωση: 50m και άνω σύμφωνα με απώλεια εισαγωγής 0,3dB+ απώλεια καλωδίου (σύμφωνα με 0,4dB/km)
- Δοκιμή απώλειας επιστροφής
Πρότυπο δοκιμής:IEC61300-3-6 (μέθοδος OTDR)
Μήκος κύματος δοκιμής:1310nm & 1550nm
RL: Βλέπε πίνακα 4
- Επιθεώρηση προσώπου στο τέλος του συνδετήρα
Πρότυπο δοκιμής: IEC 61300-3-35
Σημείωση: Ζουμ 400X
| Περιοχή |
ΤέλοςΠρόσωπο Ααποδοχή |
| Σημείο που προεξέχει |
γρατσουνιά |
| ΕΝΑ |
≤25um |
Δεν επιτρέπεται |
Δεν επιτρέπεται |
| σι |
25~120 μμ |
＜1 μ.: ΟΧΙ Περιορισμένο
≤3um:3τεμ |
Λευκή γρατσουνιά ≤1um;Χωρίς όριο ≤2um: 3 τεμάχια;
> 2um δεν επιτρέπεται.
Μαύρες γρατσουνιές: Δεν επιτρέπονται
|
| ντο |
120~130 μμ |
Σωματίδιο που δεν σκουπίζεται |
Επιτρεπόμενο ≤3um:2τεμ |
| ρε |
130~250 μμ |
Σωματίδιο που δεν σκουπίζεται |
Επιτρεπόμενο ≤10um:2τεμ
|
- Γεωμετρία
Πρότυπο δοκιμής: IEC 61755-3-2
| Είδος |
Σύνδεσμος 1(Σκληρυμένο/APC) |
Σύνδεσμος 2(ΑΝΟΙΞΕ) |
| Ύψος ινών |
-100nm~50nm |
/ |
| Ακτίνα κύκλου |
5mm~12mm |
/ |
| Μετατόπιση κορυφής |
0~70μm |
/ |
| Γωνία |
8±0,3° |
/ |
| Διάμετρος δακτυλίου |
2,4985mm~2,4995mm |
/ |
ΜηχανικόςΕκτέλεση
| Είδος |
Αρχική δοκιμή |
Κατά τη διάρκεια της δοκιμής |
Μετά τη δοκιμή |
| Απώλεια εισαγωγής (Μέγ.). |
0,3dB |
/ |
/ |
| Μέγιστο ποσό αλλαγής απώλειας εισαγωγής (pigtail). |
/ |
0,2dB |
0,2dB |
| Μέγιστο ποσό αλλαγής απώλειας εισαγωγής (patchcord). |
/ |
0,5dB |
0,4dB |
| Απώλεια επιστροφής (Ελάχ.). |
60dB |
60dB |
60dB |
Πίνακας 5 Απαιτήσεις απόδοσης διαδικασίας δοκιμής
| σειριακός αριθμός |
Πιλοτικό πρόγραμμα |
Πρότυπα αναφοράς και μέθοδοι δοκιμής |
αίτηση |
| 1 |
Δύναμη σύζευξης του μηχανισμού ασφάλισης |
Πρότυπο δοκιμής: IEC 61300-2-6
Μήκος κύματος δοκιμής: 1310nm&1550nm
Για τον σύνδεσμο 1, φορτίο: 215N στα 5 N/s
Διάρκεια: 120 δευτ
Θέση φόρτωσης: 0,2 m μακριά από το άκρο της ουράς του συνδετήρα
|
Γνωρίστε το Table 5 online |
| 2 |
Δόνηση Δόνηση (Ημιτονοειδής) |
Πρότυπο δοκιμής: IEC61300-2-1
Μήκος κύματος δοκιμής: 1310nm&1550nm
Εύρος συχνοτήτων: 5 Hz έως 55 Hz
Διακύμανση συχνότητας: 1 οκτ/λεπτό
Κατεύθυνση κραδασμών: 30 λεπτά σε καθεμία από τις κατευθύνσεις X, Y και Z
Πλάτος: 0,75mm
|
Γνωρίστε το Table 5 online
|
| 3 |
Πλευρικά φορτία |
Πρότυπο δοκιμής: IEC61300-2-42
Μήκος κύματος δοκιμής: 1310nm&1550nm
Για τον σύνδεσμο 1, φορτίο: 50N
Διάρκεια: 1 ώρα
Θέση φόρτωσης: 0,5 m μακριά από το άκρο της ουράς του συνδετήρα
|
Γνωρίστε το Table 5 online
|
| 4 |
Πιλοτικό τεστ |
Πρότυπο δοκιμής: IEC61300-2-12 Μέθοδος Β
Μήκος κύματος δοκιμής: 1310nm&1550nm
Ύψος πτώσης: 1μ
Αριθμός σταγόνων: 10
|
Το μπροστινό και το πίσω μέρος συναντώνται στον πίνακα 5
|
| 5 |
Δοκιμή στρέψης |
Πρότυπο δοκιμής: IEC61300-2-5
Μήκος κύματος δοκιμής: 1310nm&1550nm
Φορτίο εφελκυσμού: 15N σε 1N/s
Σημείο εφαρμογής εφελκυστικού φορτίου: 0,2 m από το άκρο της ουράς του συνδετήρα
Διάρκεια πειράματος: 10 κύκλοι, ± 180°
|
Γνωρίστε το Table 5 online |
| 6 |
Επαναλαμβανόμενη κάμψη |
Πρότυπο δοκιμής: IEC61300-2-44
Μήκος κύματος δοκιμής: 1310nm&1550nm
Για τον σύνδεσμο 1, φορτίο: 15N, ± 90°, 50 κύκλοι
Απόσταση από το σημείο φόρτωσης: 0,2 m από το άκρο της ουράς του συνδετήρα
|
Γνωρίστε το Table 5 online
|
| 7 |
Δοκιμασμένη αντοχή |
Πρότυπο δοκιμής: IEC61300-2-2
Μήκος κύματος δοκιμής: 1310nm&1550nm
Επαναλάβετε τη σύνδεση και την αποσύνδεση με τον προσαρμογέα: 500 φορές
Ρυθμός κύκλου: Ο χρόνος κάθε σύνδεσης και αποσύνδεσης δεν είναι μικρότερος από 3 δευτερόλεπτα και τα δεδομένα καταγράφονται μία φορά κάθε 25 φορές βουλώματος και αποσύνδεσης
Αριθμός καθαρισμών: όχι περισσότερο από 25 φορές
|
Το μπροστινό και το πίσω μέρος συναντώνται στον πίνακα 5
|
Περιβαλλοντική απόδοση
| σειριακός αριθμός |
Πιλοτικό πρόγραμμα |
Πρότυπα αναφοράς και μέθοδοι δοκιμής |
αίτηση |
| 1 |
Κύκλος θερμοκρασίας |
Πρότυπο δοκιμής: IEC61300-2-22
Μήκος κύματος δοκιμής: 1310nm&1550nm
Θερμοκρασία: -25°C~+65°C
Χρόνος διατήρησης ακραίων θερμοκρασιών: 1 ώρα
Ρυθμός μεταβολής θερμοκρασίας: 1°C/min
Αριθμός κύκλων: 12 κύκλοι
|
Γνωρίστε το Table 5 online |
| 2 |
Γήρανση σε χαμηλή θερμοκρασία |
Πρότυπο δοκιμής: IEC61300-2-17
Μήκος κύματος δοκιμής: 1310nm&1550nm
Θερμοκρασία: -25°C
Διάρκεια έκθεσης: 96 ώρες
Ρυθμός δειγματοληψίας: καταγράψτε τις αρχικές τιμές απώλειας εισαγωγής και απώλειας επιστροφής μετά από 2 ώρες αποθήκευσης σε θερμοκρασία δωματίου, καταγράψτε τις τιμές απώλειας εισαγωγής και απώλειας επιστροφής κάθε 1 ώρα μετά την επίτευξη της σταθερής θερμοκρασίας δοκιμής ως τιμή διεργασίας και καταγράψτε τις τελικές τιμές απώλειας εισαγωγής και απώλειας επιστροφής αφού το δείγμα επιστρέψει σε θερμοκρασία δωματίου για 2 ώρες μετά την ολοκλήρωση της διαδικασίας χαμηλής θερμοκρασίας
|
Γνωρίστε το Table 5 online |
| 3 |
Γήρανση σε υψηλές θερμοκρασίες |
Πρότυπο δοκιμής: IEC61300-2-18
Μήκος κύματος δοκιμής: 1310nm&1550nm
Θερμοκρασία: 75°C
Διάρκεια έκθεσης: 96 ώρες
Ρυθμός δειγματοληψίας: καταγράψτε την αρχική τιμή απώλειας εισαγωγής και απώλειας επιστροφής μετά από αποθήκευση σε θερμοκρασία δωματίου για 2 ώρες, καταγράψτε την τιμή απώλειας εισαγωγής και απώλειας επιστροφής κάθε 6 ώρες μετά την επίτευξη της σταθερής θερμοκρασίας δοκιμής και καταγράψτε την τελική τιμή απώλειας εισαγωγής και απώλειας επιστροφής αφού το δείγμα επιστρέψει σε θερμοκρασία δωματίου για 2 ώρες μετά την ολοκλήρωση της διαδικασίας υψηλής θερμοκρασίας
|
Γνωρίστε το Table 5 online |
| 4 |
Δοκιμή γήρανσης υψηλής υγρασίας |
Πρότυπο δοκιμής: IEC61300-2-19
Μήκος κύματος δοκιμής: 1310nm&1550nm
Θερμοκρασία: 40°C
Υγρασία: 93 % ± 5 %
Διάρκεια έκθεσης: 96h
Ρυθμός δειγματοληψίας: καταγράψτε τις αρχικές τιμές απώλειας εισαγωγής και απώλειας επιστροφής μετά από 2 ώρες αποθήκευσης σε θερμοκρασία δωματίου, καταγράψτε τις τιμές απώλειας εισαγωγής και απώλειας επιστροφής κάθε 1 ώρα μετά την έναρξη της δοκιμής και καταγράψτε τις τελικές τιμές απώλειας εισαγωγής και απώλειας επιστροφής μετά τη διαδικασία του ποδηλάτου
|
Γνωρίστε το Table 5 online
Δεν υπάρχει ζημιά ή ανωμαλία όπως ρωγμές, αποχρωματισμός, κατακρήμνιση κ.λπ
|
| 5 |
Δοκιμή αντοχής στο νερό |
Πρότυπο δοκιμής: IEC60529 IEC 61300-2-23 Μέθοδος 2
Δοκιμή 1: Βάθος νερού: 5 m, Σύνδεσμος 1 βυθισμένος σε νερό, διάρκεια: στάση για 7 ημέρες.Απαιτήσεις δοκιμής: παρατηρήστε ότι δεν υπάρχει εμβάπτιση νερού στον σύνδεσμο.
Δοκιμή 2: Συνδέστε τον σύνδεσμο 1 στο κουτί του προσαρμογέα, εγχύστε πίεση αέρα 20 KPa στο κουτί, διάρκεια: 15 λεπτά.
|
Χωρίς διαρροή νερού ή διαρροής αέρα |
Συσκευασία (περιέλιξη λεπτής μεμβράνης και συσκευασία από χαρτόνι)
Εικόνα μόνο για αναφορά
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
