Διάταξη AISG2

Τόπος καταγωγής	Κίνα
Μάρκα	Dawnergy

Λεπτομέρειες προϊόντων

Χρησιμοποιώ:

Ηλεκτρική ρύθμιση κλίσης της κεραίας με ενεργοποίηση RET

Πρωτόκολλο:

AISG 2.0/AISG1.1

Σύνδεσμος Α- Σύνδεση με RCU:

8PIN θηλυκό

Επισημαίνω:

Καλώδιο ελέγχου AISG 2.0 RET

καλώδιο ρύθμισης κλίσης κεραίας

Καλώδιο RET για τον έλεγχο κεραίας

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min

1000

Χρόνος παράδοσης

5-8 εργάσιμες ημέρες

Όροι πληρωμής

Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram

Περιγραφή του προϊόντος

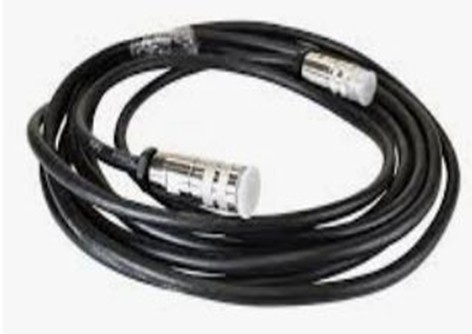

ΚΑΛΩΔΙΟ ΕΛΕΓΧΟΥ AISG2.0 RET

1. Δομή Καλωδίου

A. Καλώδιο AlSG2.0 για έλεγχο RET τύπου 1-AISGF-DB9 Connector

B. Καλώδιο AlSG2.0 για έλεγχο RET τύπου 2-AISGF-DB15 Connector

C. Καλώδιο AlSG2.0 για έλεγχο RET τύπου 3-AISGF-AISGM Connector

2. Περιγραφή Σύμβασης

A. Καλώδιο AlSG2.0 για έλεγχο RET τύπου 1-AISGF-DB9 Connector

pin	9PIN DB9 Αρσενικό	8PIN AISG Θηλυκό Ευθύ IEC 601309
1	κόκκινο	κόκκινο
2	/	/
3	μπλε	μπλε
4	μαύρο	/
5	πράσινο	πράσινο
6	/	κόκκινο
7	/	μαύρο
8	/	/
9	μαύρο	/

B. Καλώδιο AlSG2.0 για έλεγχο RET τύπου 3-AISGF-AISGM Connector

pin	8PIN AISG Αρσενικό Ευθύ IEC 601309	8PIN AISG Θηλυκό Ευθύ IEC 601309
1	καφέ	καφέ
2	/	/
3	μπλε	μπλε
4	/	/
5	πράσινο	πράσινο
6	κόκκινο	κόκκινο
7	μαύρο	μαύρο
8	/	/

C. Καλώδιο AlSG2.0 για έλεγχο RET τύπου 2-AISGF-DB15 Connector

Pin	15PIN DB15 Αρσενικό	Pin	8PIN AISG Θηλυκό Ευθύ IEC 601309
13	μπλε	3	μπλε
9	πράσινο	5	πράσινο
15	κόκκινο	6	κόκκινο
14	μαύρο	7	μαύρο

3. Προδιαγραφές

Παράμετροι	Προδιαγραφή
Χρήση για	Ηλεκτρική ρύθμιση κλίσης κεραίας με δυνατότητα RET
Πρωτόκολλο	AISG 2.0/AISG1.1
Σύνδεσμος A - Σύνδεση με RCU	8pin Θηλυκό
Στυλ σώματος συνδέσμου AISG A	Ευθύ
Πρότυπο συνδέσμου AISG A	IEC 601309
Σύνδεσμος B - Σύνδεση με RRU	8 pin Αρσενικό/9pin Αρσενικό/ 15pin Αρσενικό
Σύρμα	Κατασκευή	Συνδυασμένο ζεύγος
	Εμβαδόν διατομής αγωγού (mm2)	≥0.185
	Διάμετρος μόνωσης σύρματος (mm)	≥0.93
Διάμετρος μανδύα (mm)	≥ 6.7
Μήκος	10m±1%

4. Ηλεκτρικά Χαρακτηριστικά

Παράμετροι	Προδιαγραφή
Μέγιστη τάση	≥ 58V
Τάση αντοχής	≥500V
Χαρακτηριστική σύνθετη αντίσταση	(100±20) Ω
Αντίσταση επαφής	<5mΩ
Αντίσταση μονωτή	≥5MΩ·
Ονομαστικό ρεύμα	≥4A

5. Χαρακτηριστικά Περιβάλλοντος

Παράμετροι	Προδιαγραφή
Εύρος θερμοκρασίας	-40℃ +85℃
Ουδέτερη ομίχλη αλατιού	>48H
Περιβαλλοντικό Πρότυπο	RoHS
Κατηγορία προστασίας IP	IP67 IEC60529

6. Πληροφορίες παραγγελίας

Περιγραφές

Μοντέλο

Καλώδιο AlSG20 για έλεγχο RET τύπου 1----AISGF-X

X=DB9 Connector/DB15 Connector/AISGM Connector

(Καλώδιο AISG2.0 μήκους 10M Ηλεκτρική ρύθμιση κλίσης κεραίας με δυνατότητα RET)

DA-AISG20-10-AISG-DB-X

(X=DB9/DB15/ AISGM)

- Κάθε AISG φέρει την ετικέτα του κατασκευαστή και περιλαμβάνει βασικές λεπτομέρειες προϊόντος όπως: όνομα κατασκευαστή, μοντέλο, αριθμός εξαρτήματος, ημερομηνία κατασκευής και σήμανση συνολικού μήκους.
