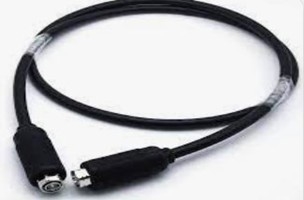

ΚΑΛΩΔΙΟ ΕΚΚΙΝΗΣΗΣ DAWNERGY

Παράμετροι

Προδιαγραφές

Τύπος καλωδίου

HCAHY(Z)-50-9(1/2"Υπερ-ευέλικτος)

Καλώδιο

Υλικό εσωτερικού αγωγού

Διάταξη για την παραγωγή ηλεκτρικής ενέργειας

Δηλεκτρικό

Φυσικό PE από αφρό

Υλικό εξωτερικού αγωγού

Σωλήνες χαλκού κυματισμένα

Ζακέτα

Μαύρο PE / χαμηλή καπνιστικότητα, απαλλαγμένο από αλογόντα, ανθεκτικό στη φωτιά IEC 60754-1:2011

Διάμετρος σακάτου≥ 13,1 mm

Βάρος

Καλώδιο άλματος, 7/16 αρσενικό-7/16 αρσενικό

ευθεία σύνδεση με ανθεκτικές σε νερό λάστιχα μπότες

166 g/m

Καλώδιο άλματος, 4,3-10 Άντρας ευθείας, 7-16 Άντρας γωνίας (τύπου L) συνδέσμου με υδατοασφαλείς ελαστικές μπότες

166 g/m

Διάταξη 4.3/10 Άντρας -7/16 Άντρας ευθείας σύνδεσμος με ανθεκτικά ελαστικά μπότες

166 g/m

Διάταξη 4.3/10ευθεία σύνδεση με ανθεκτικές σε νερό λάστιχα μπότες

166 g/m

Τάξη προστασίας Π.Ι.

(Το καλώδιο που έχει τερματιστεί από το εργοστάσιο)

Διάκριση IP68

IEC 60529:2001

Ελάχιστο Δυνατότητα κάμψης ακτίνα

1 γύρος ≤ 25

Πολλά στρογγυλά ≤ 35

Συνδετήρας

Τύπος συνδέσμου

Τύπος 7/16 Στρέιτ Άντρας

7/16 γωνία τύπου αρσενικό

4.3/10 τύπου Ετεροφυλόφιλος άνδρας

Εσωτερική καρφίτσα αγωγού

(Κέντρο επικοινωνίας)

Χάλκινο χάλκινο

Σώμα και εξωτερικός οδηγός

Κεράμι/ Τριμετάλλευση

Απομονωτής

ΠΤΦΕ

Απώλεια εισαγωγής

≤ 0,05*√fΜε f: συχνότητα (σε GHz)

Βάρος

Τύπος 7/16 Στρέιτ Άντρας

41g

Τύπος 7/16 Γωνία αρσενικό

63g

4.3/10 τύπου Ετεροφυλόφιλος άνδρας

31g

Αδιάβροχη μπότα με καλώδιο

Υλικό

Σιλικόνη

Πρότυπο αντοχής σε υπεριώδη ακτινοβολία

Δελτίο ΕΚΑΧ.

Περιοχή θερμοκρασίας λειτουργίας (^oΓ)

-40°C +85°C

Τάξη προστασίας Π.Ι.

Διάκριση IP68

Διάστημα του πηδαριού

6m ± 1% ή 10m± 1%

Παράμετροι

Προδιαγραφές

Χαρακτηριστικά Αντίσταση

50 ± 2 Ωμ

Δραστηριακή συχνότητα

≥ 8,8 (GHz)

Μέγιστη τάση

≥ 16 (kW)

Η τάση μεταξύ εσωτερικού και εξωτερικού αγωγού (V)

≥ 2500

Απώλεια εισαγωγής 6M jumper @900/1800/2600MHz

≤ 0,75/1,05/1.40

Απώλεια εισαγωγής 10M jumper @900/1800/2600MHz

≤1,18/1,67/2.27

VSWR

@DC-2200 MHz ≤1.10

@2200-2700 MHz ≤1.15

@2700-3800 MHz ≤1.18

Δυναμικό PIM (IM3)

IEC 62037 (dBc)

@700/900/1800/2600MHz

Με συνδετήρα Jumper πρότυπο 7/16 DIN

≤-159dBc

Με Jumper Connector πρότυπο 4.3-10

≤ -162dBc

Αντίσταση μονωτή

≥ 5000MΩ

Παράμετροι

Προδιαγραφές

Ελάχιστο Δυνατότητα κάμψης ακτίνα

1 γύρος ≤ 25

Πολλά στρογγυλά ≤ 35

Τάξη προστασίας Π.Ι.

(Το καλώδιο που έχει τερματιστεί από το εργοστάσιο)

Διάκριση IP68

IEC 60529:2001

Παράμετροι

Προδιαγραφές

Πεδίο θερμοκρασίας

-40°C +85°C

Νεφέλες αλατιού

Δελτίο ΕΚΑΧ(48H)

Δονήσεις

Δελτίο ΕΚΑΧ

Θέρμανση υγρασία,σταθερή κατάσταση

Δελτίο ΕΚΑΧ

RoHS

RoHS 2011/65/ΕΕ

Ανθεκτικότητα σε υπεριώδη ακτινοβολία

Δελτίο ΕΚΑΧ.

Περιγραφή

Κωδικός προϊόντος

Βάρος (g)

Καλώδιο άλματος, 7/16 Άντρας-7/16 Άντρας ευθείας σύνδεσμος με αδιάβροχες ελαστικές μπότες μήκος 6M

ΔΑ-JPC-7.16M STC -7/16M STC-6M

1080 ± 20

Διάταξη 7/16 ανδρός-7/16 ανδρός ευθείας σύνδεσμος με υδροστεγείς ελαστικές μπότες μήκος 10M

Δα-JPC-7.16M STC -7/16M STC-10M

1750±20

Κεφάλαιο άλματος, 4,3-10 Άντρας ευθεία, 7-16 Άντρας γωνία (τύπος L) σύνδεσμος με υδατοασφαλείς ελαστικές μπότες μήκος 6M

ΔΑ-JPC-4.3-10M STC-7/16M AGC-6M

1095±20

Καλώδιο άλματος, 4.3-10 Άντρας ευθεία, 7-16 Άντρας γωνία (τύπος L) σύνδεσμος με αδιάβροχο λάστιχο μπότες μήκος 10M

ΔΑ-JPC-4.3-10M STC-7/16M AGC-10M

1760±20

Διάταξη 4.3/10 Αρσενικό -7/16 Αρσενικό ευθείας σύνδεσμος με ανθεκτικά ελαστικές μπότες μήκους 6M

Δα-JPC-4.3-10M STC-7/16M STC-6M

1070±20

Διάταξη 4.3/10 Αρσενική -7/16 Αρσενική ευθεία σύνδεση με υδατοασφαλείς ελαστικές μπότες μήκος 10M

Δα-JPC-4.3-10M STC-7/16M STC-10M

1740±20

Αρμόδιο καλώδιο, 4.3/10 Άντρας-4.3/10 Άντρας ευθείας σύνδεσμος με ανθεκτικό λάστιχο μπότες μήκος 6M

ΔΕ-ΔΕΠΔ-4.3-10Μ STC-4.3-10M STC-6M

1060±20

Διάταξη 4.3/10 Άντρας-4.3/10 Άντρας ευθείας σύνδεσμος με ανθεκτικά ελαστικά μπότες μήκος 10M

ΔΕ-ΔΕΠΔ-4.3-10Μ STC-4.3-10M STC-10M

1730±20
