Διάταξη διανομής DA-FDB-16A2-PA-17 οπτικών ινών

Διάταξη διανομής DA-FDB-16A2-PA-17 οπτικών ινών

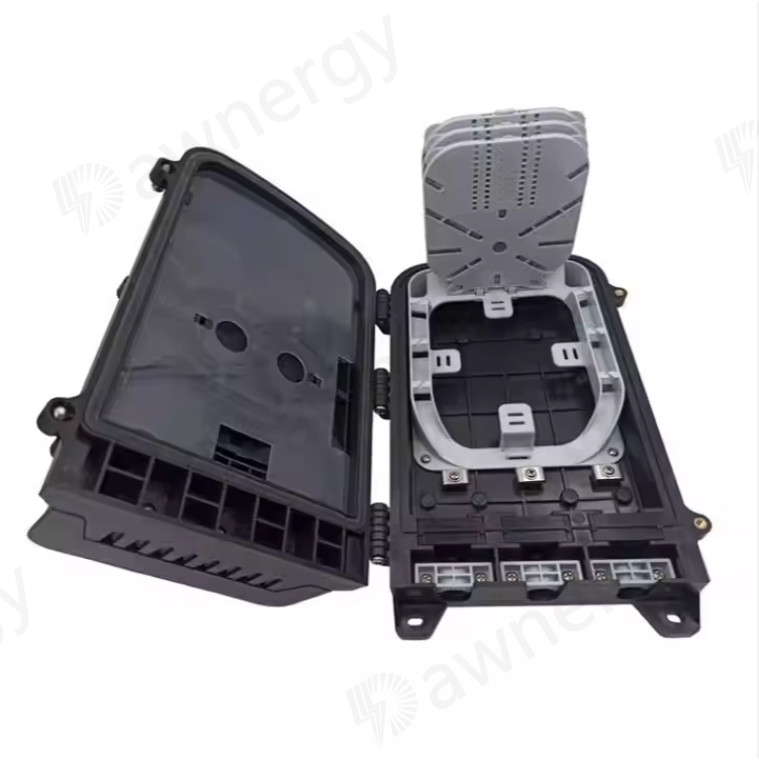

Το κουτί διανομής οπτικών ινών της Dawnergy χρησιμοποιείται ως σημείο τερματισμού για το καλώδιο τροφοδοσίας για να συνδεθεί με καλώδιο πτώσης στο σύστημα δικτύου επικοινωνίας FTTx.Η διανομή μπορεί να γίνει σε αυτό το κουτί, και εν τω μεταξύ παρέχει σταθερή προστασία και διαχείριση για την κατασκευή του δικτύου FTTx.

Κατάλληλο για μίνι διαχωριστή PLC τύπου

Χαρακτηριστικά

• Συνολική κλειστή δομή.
• Υλικό: PP, ανθεκτικό στο νερό, στην υγρασία, στην σκόνη, αντιγήρανση, επίπεδο προστασίας έως IP65.
• Κράτημα καλωδίου τροφοδοσίας και καλωδίου πτώσης, σύνδεση ινών, σταθεροποίηση, αποθήκευση, διανομή... όλα σε ένα.
• Το καλώδιο, οι κορδέλες και τα καλώδια κολλάει χωρίς να ενοχλεί ο ένας τον άλλον, η εγκατάσταση μικροτύπου PLC splitter, εύκολη συντήρηση.
• Ο πίνακας διανομής μπορεί να ανατραπεί, το καλώδιο τροφοδοσίας μπορεί να τοποθετηθεί από την πύλη έκφρασης, εύκολο για συντήρηση και εγκατάσταση.
• Εγκατάσταση στήριξης στύλου/στοίχου, εγκατάσταση εναέριου καλωδίου, κατάλληλη για εσωτερική και εξωτερική χρήση.

Εφαρμογές

• Δίκτυα πρόσβασης FTTH
• Δίκτυα τηλεπικοινωνιών
• Δίκτυα τοπικής περιοχής

Προδιαγραφές

1. Περιβαλλοντική προδιαγραφή

Θερμοκρασία λειτουργίας: -40°C+85°C

Σχετική υγρασία: ≤85% ((+30°C)

Ατμοσφαιρική πίεση:70KPa106Kpa

2. Τεχνική προδιαγραφή ανθεκτικότητας σε κεραυνό

• Η συσκευή γείωσης απομονώνεται με το ντουλάπι, η αντίσταση απομόνωσης είναι μικρότερη από 2 MΩ/500V (DC)
• Η τάση αντίστασης μεταξύ της συσκευής γείωσης και της θήκης είναι τουλάχιστον 3000V ((DC) /min, χωρίς τρύπα, χωρίς ανάφλεξη

Δρόμοι καλωδίων

(Φωτογραφία 2)

Εγκατάσταση

1. Εγκατάσταση που τοποθετείται στον τοίχο

Βυθίστε 4 τρύπες στον τοίχο με βάση το μέγεθος του πίνακα 1, τοποθετήστε το μπουρνούκι επέκτασης Φ7.5*40, τοποθετήστε το κουτί για να ταιριάξει τις τρύπες και χρησιμοποιήστε το μπουρνούκι για να το στερεώσετε. (Σχήμα 3)

2. Εγκατάσταση με στύλο

Εγκαταστήστε 1 σύνολο δαχτυλιδιών σταθμού στον σταθμό τηλεπικοινωνιών (εικόνα 4)

3.Η δομή των υπερυψωμένων δαπανών

Δέστε τα δύο εγκατεστημένα στο σασί του κεφαλής κρεμασμένο στο σύρμα, και στη συνέχεια βίδες, να αποτρέψει το περιεχόμενο να πέσει (εικόνα 5).

Φωτογραφία 3 Εγκατάσταση τοίχου Φωτογραφία 4 Εγκατάσταση στύλου

Φωτογραφία 5 Η δομή του αεροπλάνου
